Proč potřebujete vzpěru v systému krokví?

Každá střecha je založena na velkém množství trámů, krokví, sloupků a vaznic, které se souhrnně nazývají krokvový systém. V průběhu staleté historie se nashromáždilo mnoho typů a metod její organizace a každá má své vlastní charakteristiky při konstrukci uzlů a řezů. Promluvme si podrobněji o tom, jaký může být krokvový systém sedlové střechy a jak by měly být připevněny krokve a další prvky systému.

Návrh příhradového systému sedlové střechy

V příčném řezu je sedlová střecha trojúhelníková. Skládá se ze dvou pravoúhlých nakloněných rovin. Tyto dvě roviny jsou spojeny v nejvyšším bodě do jediného systému hřebenovým nosníkem (vaznicí).

Nyní o komponentách systému a jejich účelu:

• Mauerlat je nosník, který spojuje střechu a stěny budovy, slouží jako podpěra pro nohy krokví a další prvky systému.
• Nohy krokví – tvoří nakloněné roviny střechy a poskytují oporu pro opláštění pod střešní krytinou.
• Hřebenová vaznice (perlinka nebo hřeben) – kombinuje dvě střešní roviny.
• Kravata je příčná část, která spojuje protilehlé nohy krokví. Slouží ke zvýšení tuhosti konstrukce a kompenzaci tahového zatížení.
• Lezhny – bary umístěné podél mauerlatu. Přerozdělte zatížení ze střechy.
• Boční vaznice – podepírají nohy krokví.
• Regály – přenášejí zatížení z vaznic na nosníky.

V systému mohou být stále klisny. Jedná se o desky, které prodlužují nohy krokví a tvoří přesah. Faktem je, že pro ochranu stěn a základů domu před srážkami je žádoucí, aby střecha končila co nejdále od stěn. Chcete-li to provést, můžete si vzít dlouhé krokve. Na to ale standardní délka řeziva 6 metrů často nestačí. Objednávka nestandardní je velmi drahá. Proto jsou krokve jednoduše prodlouženy a desky, s nimiž se to dělá, se nazývají „fillies“.

Existuje poměrně hodně návrhů krokvových systémů. Za prvé, jsou rozděleny do dvou skupin – s vrstvenými a závěsnými krokvemi.

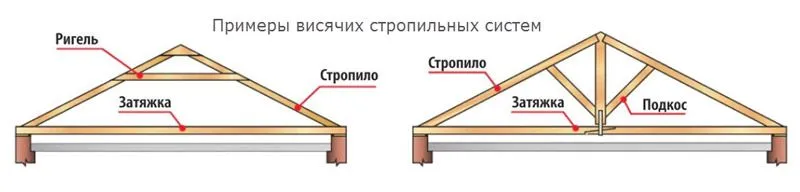

Se zavěšenými krokvemi

Jedná se o systémy, ve kterých nohy krokví spočívají pouze na vnějších stěnách bez mezilehlých podpěr (nosných stěn). U sedlových střech je maximální rozpětí 9 metrů. Při instalaci svislé podpěry a vzpěrového systému ji lze zvětšit na 14 metrů.

Dobrá věc na závěsném typu krokvového systému sedlové střechy je, že ve většině případů není potřeba instalovat mauerlat, a to usnadňuje instalaci krokví: není třeba provádět řezy, stačí zkosit desky. Pro spojení stěn a krokví se používá podšívka – široká deska, která je připevněna ke kolíkům, hřebíkům, šroubům, příčníkům. U této konstrukce je většina tahových zatížení kompenzována, náraz na stěny směřuje svisle dolů.

Krokvový systém sedlové střechy pro malé domy

Existuje levná verze systému krokví, když je to trojúhelník (foto níže). Taková konstrukce je možná, pokud vzdálenost mezi vnějšími stěnami není větší než 6 metrů. U takového systému krokví nemůžete provádět výpočty na základě úhlu sklonu: hřeben musí být zvednut nad vazem do výšky nejméně 1/6 délky rozpětí.

Ale s touto konstrukcí jsou krokve vystaveny značnému ohybovému zatížení. Pro jejich kompenzaci se berou buď krokve většího průřezu, nebo se hřebenová část seřízne tak, aby je částečně neutralizovala. Pro větší tuhost jsou nahoře na obou stranách přibity dřevěné nebo kovové destičky, které bezpečně upevní horní část trojúhelníku (viz také obrázek).

Fotografie také ukazuje, jak prodloužit nohy krokví a vytvořit přesah střechy. Vytvoří se zářez, který by měl přesahovat čáru vedenou od vnitřní stěny směrem nahoru. To je nezbytné pro posunutí místa řezu a snížení pravděpodobnosti zlomení krokve.

Pro mansardové střechy

Možnost s instalací příčky – používá se při organizaci obytného prostoru pod střechou – podkroví. V tomto případě je to základ pro obložení stropu místnosti níže. Pro spolehlivou funkci systému tohoto typu musí být řez příčníku bez závěsu (tuhý). Nejlepší varianta je na pánvi (viz obrázek níže). V opačném případě se střecha stane nestabilní vůči zatížení.

Vezměte prosím na vědomí, že v tomto schématu je Mauerlat a nohy krokví musí přesahovat stěny, aby se zvýšila stabilita konstrukce. Pro jejich zajištění a dokování s Mauerlatem je vytvořen zářez ve formě trojúhelníku. V tomto případě s nerovnoměrným zatížením na svazích bude střecha stabilnější.

S tímto schématem téměř celé zatížení padá na krokve, takže je třeba je brát s větším průřezem. Někdy je vyvýšená bafka vyztužena přívěskem. To je nezbytné, aby se zabránilo jeho prověšení, pokud slouží jako podpěra pro stropní obkladové materiály. Pokud je kravata krátká, lze ji zajistit uprostřed na obou stranách deskami přibitými na hřebíky. Při značném zatížení a délce může být takových jištění několik. I v tomto případě stačí desky a hřebíky.

Pro velké domy

Pokud je mezi dvěma vnějšími stěnami značná vzdálenost, je instalován vřeteník a vzpěry. Tato konstrukce má vysokou tuhost, protože zatížení je kompenzováno.

Při tak dlouhém rozpětí (až 14 metrů) je obtížné a nákladné vyrobit kravatu v jednom kuse, proto je vyrobena ze dvou nosníků. Spojuje se rovným nebo šikmým řezem (obrázek níže).

Pro spolehlivé spojení je místo připojení vyztuženo ocelovou deskou upevněnou na šroubech. Jeho rozměry musí být větší než rozměry zářezu – krajní šrouby se zašroubují do masivního dřeva ve vzdálenosti minimálně 5 cm od okraje zářezu.

Aby obvod správně fungoval, je nutné správně vyrobit vzpěry. Přenášejí a rozdělují část zatížení z nohou krokví na táhlo a zajišťují tuhost konstrukce. K zpevnění spojů se používají kovové podložky

Při montáži sedlové střechy se zavěšenými krokvemi je průřez řeziva vždy větší než u systémů s vrstvenými krokvemi: je méně bodů přenosu zatížení, proto každý prvek nese větší zatížení.

S vrstvenými krokvemi

U sedlových střech s vrstvenými krokvemi se konce opírají o stěny a střední část spočívá na nosných stěnách nebo sloupech. Některá schémata se skrz zdi prosazují, některá ne. V každém případě je přítomnost Mauerlatu povinná.

Netahová schémata a zářezové jednotky

Domy z kulatiny nebo dřeva nereagují dobře na tahové zatížení. Pro ně jsou kritické: zeď se může rozpadnout. U dřevěných domů musí být krokvový systém sedlové střechy bez tahu. Promluvme si o typech takových systémů podrobněji.

Nejjednodušší schéma systému krokví bez tahu je znázorněno na fotografii níže. V něm noha krokve spočívá na mauerlatu. V této verzi se ohýbá bez tlačení na stěnu.

Věnujte pozornost možnostem připevnění krokví k Mauerlatu. V první je oblast podpory obvykle zkosená, její délka není větší než průřez nosníku. Hloubka řezu není větší než 0,25 jeho výšky.

Horní část nohou krokve je položena na hřebenovém nosníku, aniž by byla připevněna k protilehlé krokvi. Výsledkem konstrukce jsou dvě šikmé střechy, které v horní části k sobě přiléhají (ale nejsou spojeny).

Nedoporučuje se provádět takové schéma bez zkušeností: při sebemenší nepřesnosti při provádění se objevují expanzní síly a struktura se stává nestabilní.

Varianta s krokvovými nohami upevněnými na hřebenové části je mnohem jednodušší na montáž. Téměř nikdy netlačí na stěny.

Pro provoz tohoto schématu jsou nohy krokví ve spodní části připevněny pomocí pohyblivého spojení. Pro upevnění krokvové nohy k mauerlatu je jeden hřebík poháněn shora nebo je umístěna pružná ocelová deska zespodu. Možnosti připevnění krokví k hřebenovému nosníku naleznete na fotografii.

Pokud plánujete použití těžké střešní krytiny, je nutné zvýšit nosnost. Toho je dosaženo zvětšením průřezu prvků krokvového systému a zesílením hřebenové sestavy. Je to zobrazeno na fotografii níže.

Všechna výše uvedená schémata sedlových střech jsou stabilní za přítomnosti rovnoměrného zatížení. To se ale v praxi prakticky nikdy nestane. Skluzu střechy směrem k vyšší zátěži lze zabránit dvěma způsoby: instalací potěru ve výšce asi 2 metrů nebo vzpěrami.

Možnosti pro krokvové systémy s kontrakcemi

Instalace kontrakcí zvyšuje spolehlivost konstrukce. Aby správně fungovala, je potřeba ji k nim zajistit hřebíky v místech, kde se kříží s drenážemi. Průřez dřeva pro skrumáž je stejný jako pro krokve.

Jsou připevněny k nohám krokví pomocí bot nebo hřebíků. Lze instalovat na jednu nebo obě strany. Uchycení potěru ke krokvím a hřebenovému nosníku viz obrázek níže.

Aby byl systém tuhý a „nedoléhal“ ani při nouzovém zatížení, stačí v této variantě zajistit pevné upevnění hřebenového nosníku. Při absenci možnosti jejího horizontálního posunutí střecha vydrží i značné zatížení.

Vrstvené krokvové systémy se vzpěrami

V těchto možnostech jsou pro větší tuhost přidány nohy krokví, nazývané také vzpěry. Jsou instalovány pod úhlem 45° vzhledem k horizontu. Jejich instalace umožňuje zvětšit délku rozpětí (až 14 metrů) nebo zmenšit průřez nosníků (krokví).

Výztuha se jednoduše umístí v požadovaném úhlu k nosníkům a přibije se na bocích a dně. Důležitý požadavek: vzpěra musí být přesně vyříznuta a musí těsně přiléhat ke sloupkům a noze krokve, aby se vyloučila možnost jejího ohnutí.

Ale ne ve všech domech je průměrná nosná stěna umístěna uprostřed. V tomto případě je možné instalovat vzpěry s úhlem sklonu vzhledem k horizontu 45-53°.

Systémy se vzpěrami jsou nezbytné, pokud je možné výrazné nerovnoměrné smrštění základu nebo stěn. Stěny se mohou u dřevěných domů usazovat jinak a základy se mohou usazovat na vrstevnatých nebo zvlněných půdách. Ve všech těchto případech zvažte instalaci krokvových systémů tohoto typu.

Systém pro domy se dvěma vnitřními nosnými stěnami

Pokud má dům dvě nosné stěny, nainstalujte dva trámy krokví, které jsou umístěny nad každou ze stěn. Trámy jsou položeny na mezilehlé nosné stěny; zatížení z trámů krokví se přenáší na perly přes regály.

V těchto systémech není hřebenový běh instalován: poskytuje dilatační síly. Krokve v horní části jsou na sebe napojeny (nařezány a spojeny bez mezer), spoje jsou vyztuženy ocelovými nebo dřevěnými deskami, které jsou přibity hřebíky.

V horním neaxiálním systému je tlačná síla neutralizována utažením. Upozorňujeme, že utažení je umístěno pod vaznicí. Pak to funguje efektivně (horní schéma na obrázku). Stabilitu mohou zajistit regály nebo klouby – nosníky instalované diagonálně. V distančním systému (na obrázku je dole) je příčka příčka. Instaluje se nad vaznicí.

Existuje verze systému s regály, ale bez nosníků krokví. Poté se na každou nohu krokve přibije stojan, jehož druhý konec se opírá o mezilehlou nosnou stěnu.

K upevnění regálů se používají hřebíky dlouhé 150 mm a šrouby 12 mm. Rozměry a vzdálenosti na obrázku jsou uvedeny v milimetrech.

Nejen základy jsou klíčem k odolnosti a pevnosti postavené budovy. Při stavbě domu má velký význam systém krovů a přímo i samotná střešní krytina, protože přebírají všechny rozmary přírody. V tomto článku se pokusíme podrobně odhalit všechny informace o krokvích, jaké existují typy, schémata a jak správně postavit krokvový systém pro váš budoucí domov.

Jaké jsou požadavky na krokvový systém?

• Dřevo musí být první nebo třetí třídy, s minimálním počtem trhlin (ne v celé hloubce a do poloviny délky desky) a suků (na metr jsou povoleny maximálně tři suky do výšky tří centimetrů).
• Nosné konstrukce jsou vyrobeny z prvků o tloušťce větší než 5 centimetrů a ploše větší než 40 cm2.
• Desky vyrobené z jehličnatého dřeva mohou být dlouhé až 6,5 metru az tvrdého dřeva až 4,5 m.
• Antisepticky ošetřené vaznice a polštáře jsou vyrobeny z tvrdého dřeva – zejména modřínu.

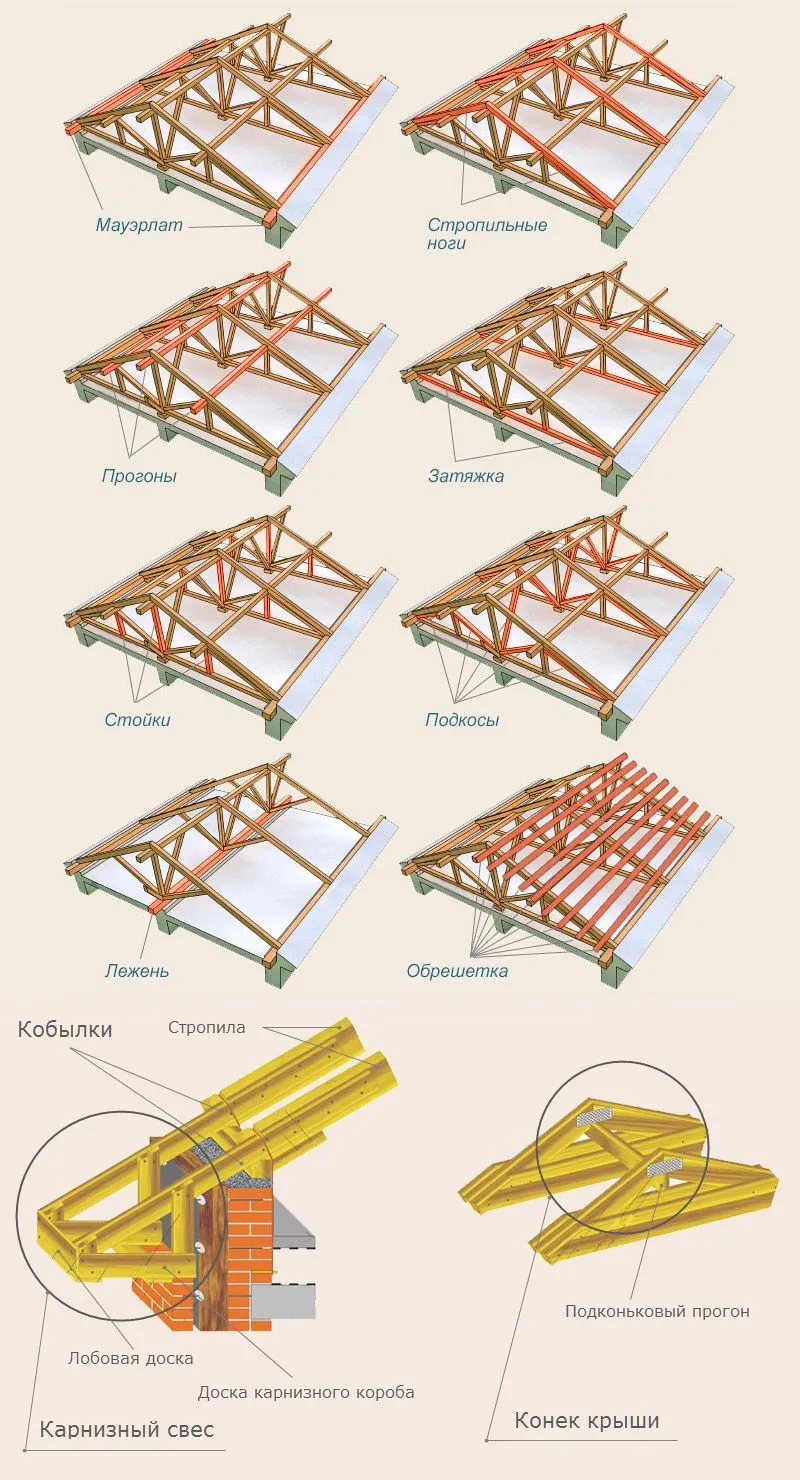

Z čeho se skládá systém krokví?

Naši architekti při promýšlení návrhu střešní podpěry pro dům z vrstveného dýhovaného řeziva znají všechny komponenty, jejich názvy, zařízení a funkce. Víš? Pojďme zkontrolovat:

• Základem je „mauerlat“. Nejnižší podpěra krokví je vyrobena ze dřeva nebo kulatiny, položené podél obvodu stěny. Slouží k rozložení zatížení konstrukce na nástěnnou sestavu.
• Nosníky, které jsou opláštěny opláštěním, se nazývají „krokevní nohy“. To je další důležitý prvek návrhu krokví. Průřez „nohy“ závisí na očekávané hmotnosti opláštění a střešního materiálu.
• „Nohy“ krokví jsou k sobě připevněny pomocí „vaznic“. Přicházejí v hřebenovém a bočním stylu.
• Aby se zabránilo posunutí nohou krokví od sebe, používají se stahovací pásy.
• Pro rozložení zatížení střechy na všechny krokve se používá opláštění. Jedná se o bloky vycpané kolmo na krokve.
• Na sedlových střechách je „hřeben“, podél kterého je položen zesílený souvislý plášť.
• Pokud je délka nohou krokví nedostatečná, používají se „filly“ – umožňují prodloužit přesah střechy, který slouží k ochraně stěn budovy před srážkami.

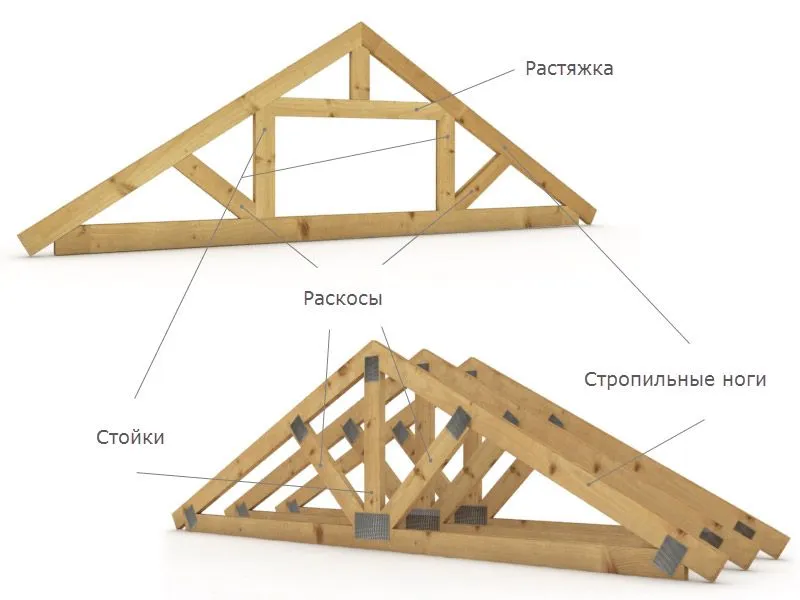

Střešní vazník se skládá z více než jen výše popsaných prvků. Obsahuje stojany a výztuhy. Jsou potřebné ke snížení zatížení vnitřních stěn domu. Veškerou zátěž ze střechy zadrží pouze nosné stěny.

Jaké jsou různé tvary střech a krokví?

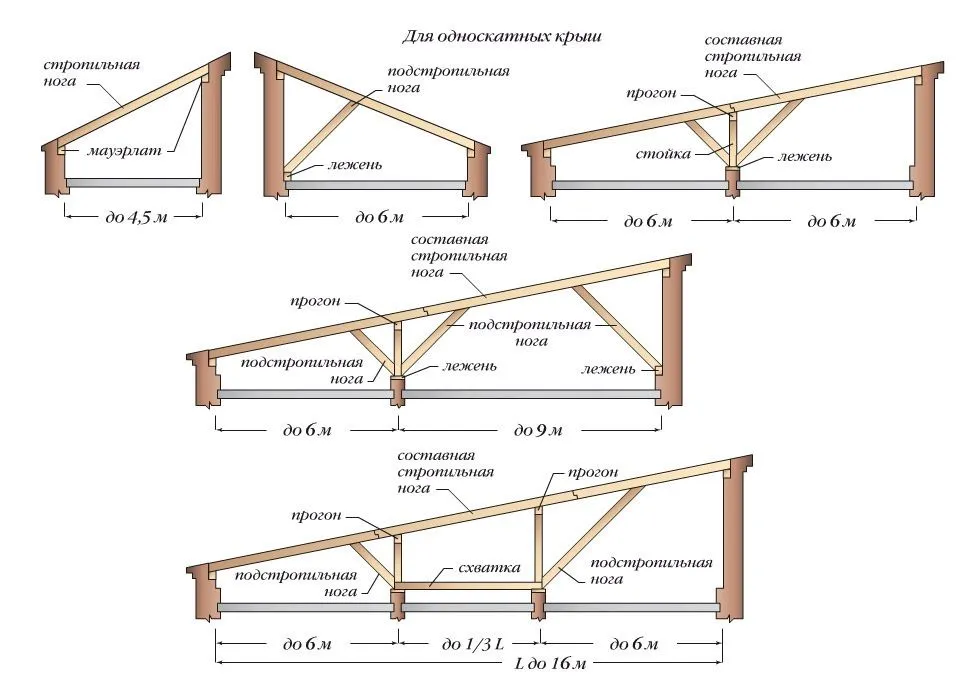

Střecha s jedním sklonem se nazývá „jednoduchá střecha“. Jedná se o nejjednodušší krokvový systém umístěný pod úhlem čtrnáct (14) až dvacet šest (26) stupňů. Konstrukce krovů závisí na rozponu domu. Na obrázku níže můžete podrobně vidět strukturu a typy systémů jednodílných krokví.

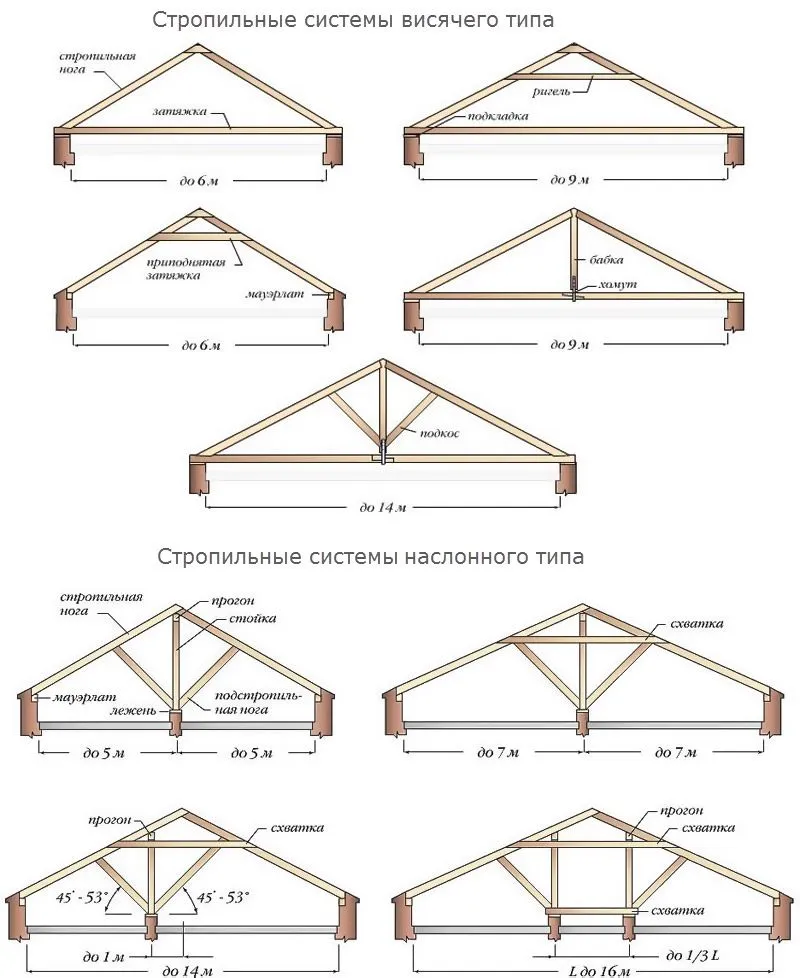

Sedlová střecha často znamená přítomnost podkroví nebo podkroví. Svahy jsou umístěny pod úhlem čtrnáct (14) až šedesát (60) stupňů. Také na obrázcích níže můžete detailně vidět design.

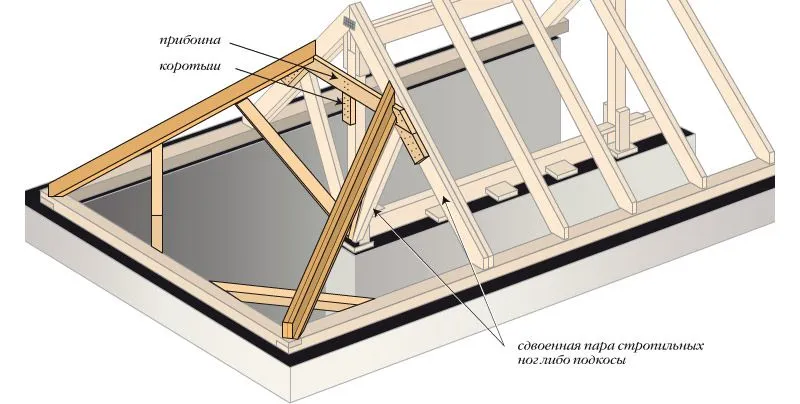

Valbová nebo polovalbová střecha je střecha se 4 sklony. Sklon sjezdovek se může měnit v rozmezí, jako u štítového svahu, od 14 do 60 stupňů. Konstrukce takové střechy je pracný proces, který využívá mnoho vnitřních podpěr. Ale jsou tu i výhody – absence štítových zdí umožňuje ušetřit peníze v peněžence.

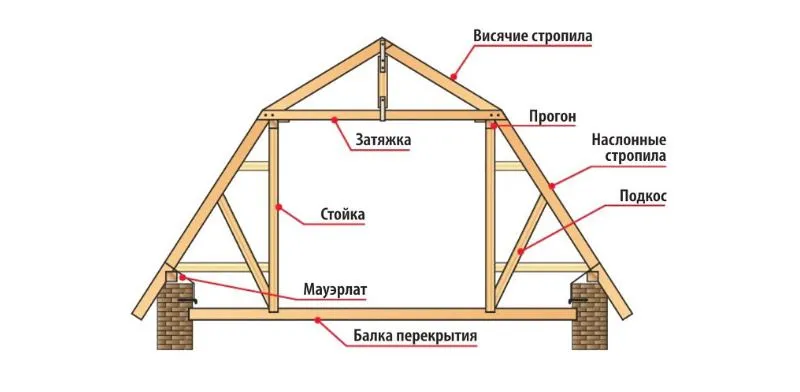

Mansardová nebo šikmá střecha se sklonem až šedesát stupňů. Používá se v budovách, kde je podkroví.

Seznam typů krokvových systémů a jejich rozdíly

Ten či onen typ krokvového systému se nepoužívá jednoduše na přání klienta. Vše závisí na velikosti domu a jeho designu. Dále se pokusíme podrobně analyzovat každý typ krokví.

Závěsný krokvový systém

Tento typ doporučujeme pro sedlové střechy s rozpětím do šesti metrů a bez vnitřních stěn. Spodní podpěra je Mauerlat, v horní části jsou podpěry vzájemně podepřeny. Utažení snižuje tah na stěny a je umístěno ve spodní části nohou krokví. Kravata umístěná výše se nazývá příčka. Podpěrné sloupky a vzpěry se používají v případě velkého rozpětí mezi stěnami (více než šest metrů). Umožňují podepřít nohy krokví. Maximální délka krokví po podepření je 4.5 metru.

Doporučení pro tento typ designu:

• Aby noha krokve zcela spočívala na mauerlatu, je nutné použít „klisničku“ s průřezem menším než je průřez nohou.
• Pro zvýšení tuhosti střechy je nutné použít větrnou desku přibitou z hřebene na mauerlat.
• U dřeva, jehož vlhkost je vyšší než 18 procent, se vyplatí použít šrouby, které lze dotáhnout, pokud dřevo vyschne.

Tento typ krokvového systému se používá v domech, kde je vzdálenost mezi vnějšími stěnami mezi 10 a 16 metry, které mají vnitřní stěny nebo sloupky pro podporu. Horní podpěra je hřebenový nosník, který je podepřen vnitřními stěnami nebo sloupy, spodní je mauerlat. Není potřeba utahování z důvodu absence jiného než vertikálního zatížení.

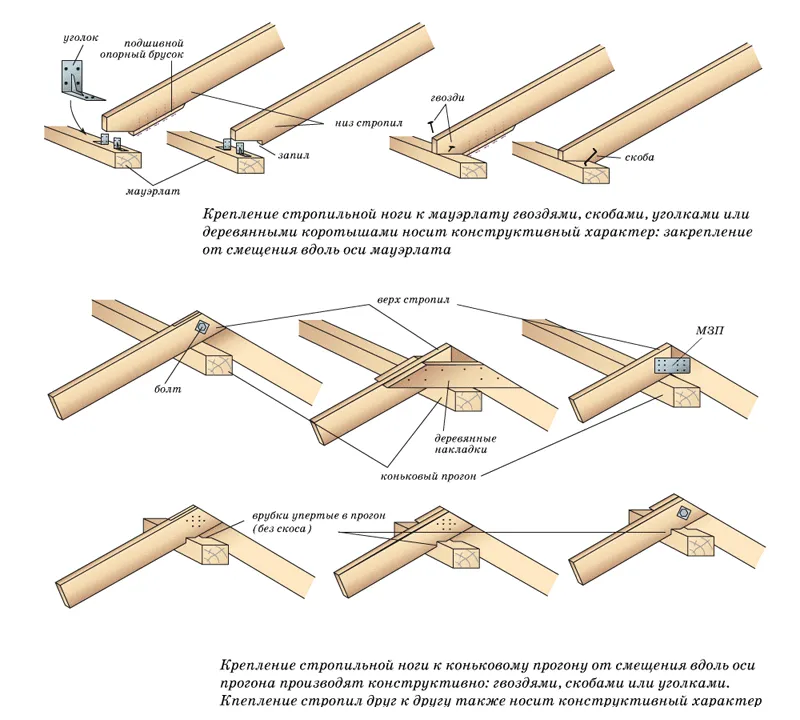

Prvky spojující konstrukci

Spolehlivost střechy je dosažena použitím vysoce kvalitních spojovacích prvků a jejich správnou aplikací. Naši architekti vypočítají sílu statického a dynamického zatížení a jejich směr, zajistí všechny druhy deformací dřeva a doporučí typy napojení uzlů krokvového systému.

Pro spojení uzlů se používají hmoždinky a šrouby, což usnadňuje bezpečné spojení konstrukcí spíše než použití zářezů.

Pro rychlé upevnění se používají i překryvy a upevňovací rohy, které se upevňují hřebíky nebo zuby zapuštěnými do dřeva, což snižuje spotřebu dřeva a zvyšuje pevnost spoje.

Společnost Stroy Cottage dodržuje při výstavbě na klíč všechna pravidla pro navrhování a stavbu krokví pro stavbu z jakéhokoli materiálu, zejména pro domy ze dřeva.
